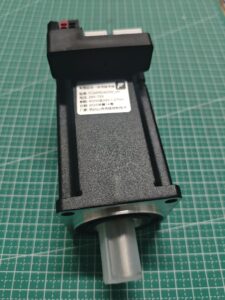

FC24P60400W_VH
- 多圈位置记忆,掉电位置不丢失.
- 接线方便,带锁连接器插拔即可.
- PID调整方便,支持单参数整定,支持自动整定.
- 支持8个CANOPEN模式
- 支持11种回零方法.
- 宽工作电压,支持24V到72V.
规格参数
| 型号 | FC24P60400W_VH |
|---|---|
| 类型 | 单圈驱控一体伺服电机 |
| 额定功率 | 400W |
| 额定电压 | 24V |
| 额定电流 | 20A |
| 额定扭矩 | 1.27Nm |
| 额定转速 | 3000RPM@24V |
| 工作电压 | 24~72V |
| 工作温度 | -20°~50° |
| 过载能力 | 2.0倍 |
| 通信接口 | CANOPEN, STEP+DIR |
| 尺寸 | 60法兰, 总长114mm |
| 控制方式 | 位置环=速度环=电流环=20Khz,CANOPEN=2Khz |
| 工作模式 | 脉冲速度模式 pulse velocity mode 脉冲位置模式 pulse position mode 标准位置 profile position mode 标准速度 profile velocity mode 标准扭矩 profile torque mode 回零模式 homing mode ① 插补位置模式 interpolated position mode ② 周期同步位置 cyclic synchronous position mode ② 周期同步速度 cyclic synchronous velocity mode ② 周期同步扭矩 cyclic synchronous torque mode ② |
| PID参数 | 速度环PID自动整定(autotune),位置环PID自动整定(autotune) |
| 数字输入 | 2路 |
| 数字输出 | 0路 |
| CAN波特率 | 10k,20k,50k,100k,125k,250k,500k,1M |
| 编码器类型 | 单圈绝对值 |
| 编码器线数 | 默认单圈16384个pulse |
| CAN匹配电阻 | 隔离款无内置,不能软件控制 |
| 保护 | 过压保护,短路保护,IIT过流保护,过温保护,超速保护,超差保护 ,堵转保护; |
| ① :有2路 数字输入,支持11种回零模式. | |
| ② :响应时间1ms,默认插补,插补为20Khz的目标. |

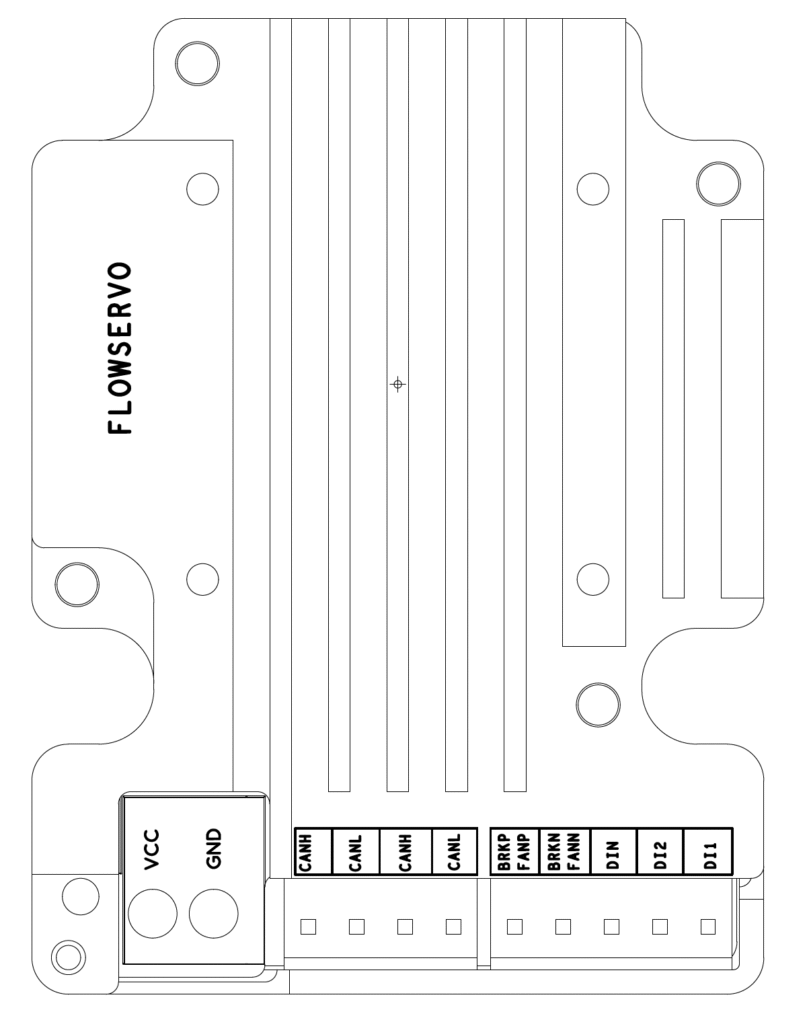

接口定义
| 信号 | 描述 | 线规 |
|---|---|---|
| VCC,GND | 主电源,输入电压范围24V~72V | AWG #12~#24 |
| CANH,CANL | CAN总线, 连接器VH3.96 | AWG #16~#22 |
| DI1/DIN | 输入1,兼容5V~48V输入,消耗电流8mA, 连接器VH3.96 | AWG #16~#22 |
| DI2/DIN | 输入2,兼容5V~48V输入,消耗电流8mA, 连接器VH3.96 | AWG #16~#22 |
| FANP,FANN | 风扇接口,24V,连接器VH3.96 | AWG #16~#22 |
